DipTrace 5.3.5.1 (x64) Download Gratis untuk Windows – PCB Design & Schematic

DipTrace adalah software desain elektronik yang digunakan untuk membuat schematic, PCB layout, dan library komponen dalam satu aplikasi. Software ini cocok untuk pelajar, hobiis, teknisi, hingga engineer yang ingin merancang papan sirkuit dengan antarmuka yang relatif mudah dipahami.

Dengan DipTrace, kamu bisa membuat rangkaian elektronik dari tahap schematic sampai layout PCB, melakukan pemeriksaan desain, serta menyiapkan data untuk proses produksi. Jika kamu sedang mencari DipTrace 5.3.5.1 (x64) download gratis, pastikan memilih versi resmi dan memahami batasan lisensi yang tersedia.

Informasi DipTrace

Apa Itu DipTrace?

DipTrace merupakan software Electronic Design Automation (EDA) yang dirancang untuk membantu pengguna membuat desain rangkaian elektronik dan printed circuit board (PCB). Seluruh proses utama dapat dikerjakan dalam lingkungan kerja yang terintegrasi.

Software ini menyediakan beberapa modul utama, termasuk Schematic Capture, PCB Layout, Component Editor, dan Pattern Editor. Hal tersebut membuat pengguna dapat membuat komponen, menyusun rangkaian, kemudian mengubah desain tersebut menjadi layout PCB.

Fitur Utama DipTrace

Schematic Capture
Buat diagram rangkaian elektronik dengan menempatkan komponen dan menghubungkannya menggunakan jalur secara visual. Sistem schematic membantu menjaga desain tetap terorganisir sebelum masuk ke tahap PCB.

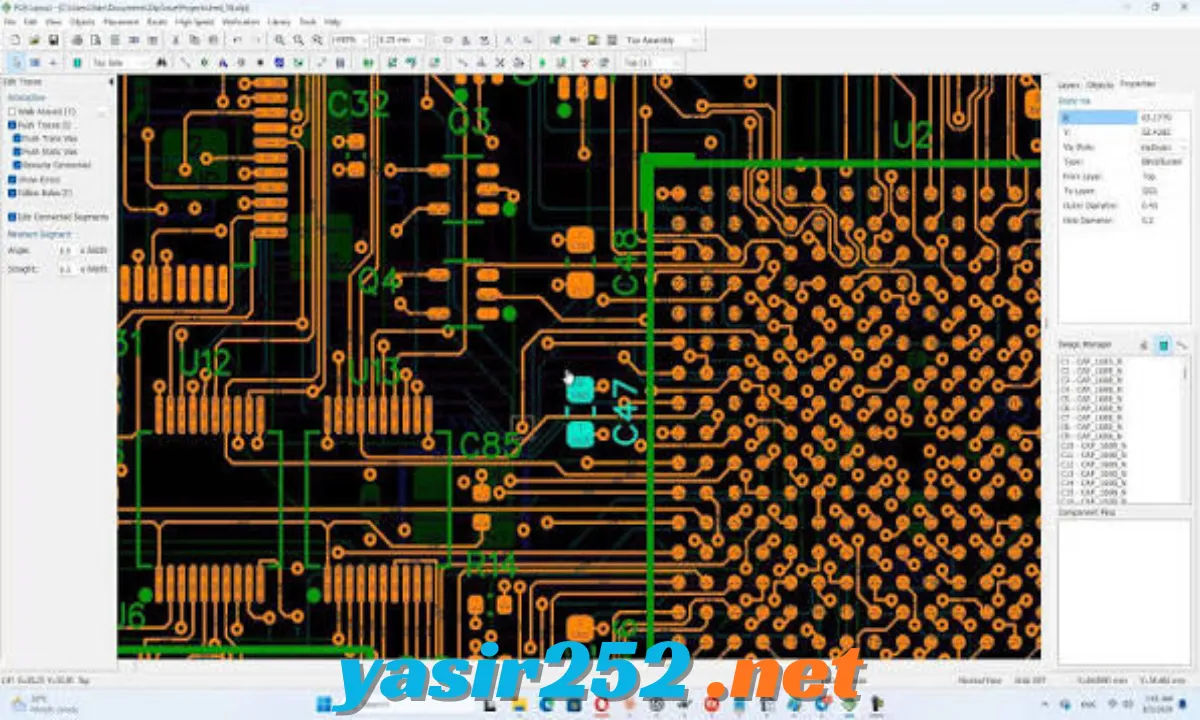

PCB Layout
Gunakan modul PCB Layout untuk menempatkan komponen dan membuat jalur koneksi pada papan sirkuit. Pengguna dapat mengatur posisi komponen dan routing sesuai kebutuhan desain.

Component Editor
DipTrace menyediakan editor untuk membuat atau mengedit komponen elektronik. Kamu dapat menyesuaikan simbol dan informasi komponen agar sesuai dengan kebutuhan proyek.

Pattern Editor
Pattern Editor digunakan untuk membuat serta mengedit footprint PCB. Fitur ini berguna ketika komponen yang diperlukan belum tersedia dalam library bawaan.

3D PCB Preview
Desain PCB dapat dilihat dalam tampilan tiga dimensi sehingga pengguna bisa mendapatkan gambaran mengenai bentuk papan dan posisi komponen sebelum produksi.

Library Komponen
DipTrace menyediakan library komponen yang membantu mempercepat proses pembuatan schematic dan PCB. Library tersebut dapat digunakan sebagai dasar lalu disesuaikan jika diperlukan.

Design Rule Check
Fitur pemeriksaan desain membantu menemukan berbagai masalah pada PCB sebelum file desain digunakan untuk proses produksi.

Auto Routing
DipTrace menyediakan kemampuan routing otomatis untuk membantu membuat koneksi PCB. Pengguna tetap dapat melakukan pengaturan atau penyempurnaan routing secara manual.

Import dan Export
Desain dapat dipertukarkan menggunakan berbagai format yang didukung software. Fitur ini membantu ketika proyek perlu digunakan bersama software atau layanan produksi PCB lainnya.

Antarmuka Terintegrasi
Workflow DipTrace menghubungkan proses schematic, komponen, footprint, dan PCB dalam satu ekosistem sehingga perpindahan antarbagian proyek menjadi lebih praktis.

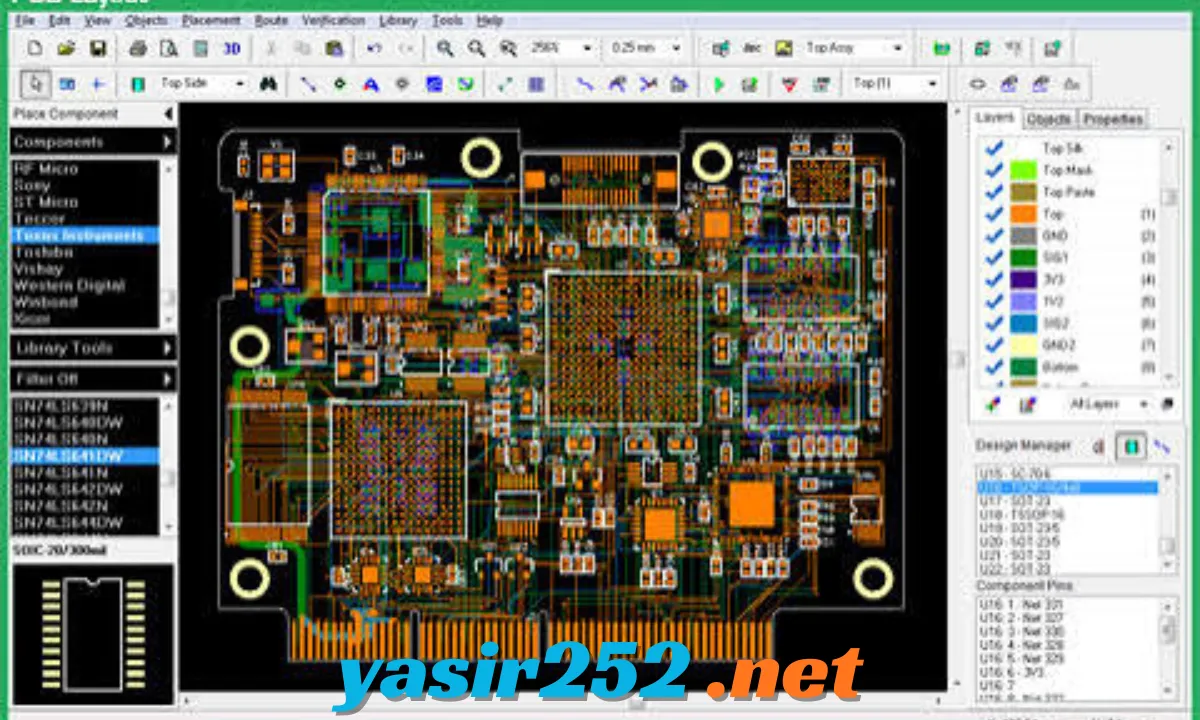

DipTrace untuk Desain PCB

Salah satu penggunaan utama DipTrace adalah membuat PCB dari rangkaian elektronik yang sudah dibuat pada schematic. Setelah rangkaian selesai, pengguna dapat melanjutkan ke tahap PCB layout dan mengatur posisi komponen pada board.

Proses ini memungkinkan pengguna melihat hubungan antara schematic dan physical board. Dengan workflow tersebut, perubahan pada desain dapat dikelola sebelum PCB dikirim untuk proses fabrikasi.

Tampilan 3D PCB

Fitur visualisasi 3D memberikan cara yang lebih mudah untuk melihat hasil desain PCB. Pengguna dapat memeriksa bentuk board, posisi komponen, dan tampilan keseluruhan sebelum membuat prototipe fisik.

Visualisasi seperti ini juga berguna untuk mendeteksi masalah penempatan komponen yang mungkin sulit terlihat ketika hanya menggunakan tampilan layout dua dimensi.

DipTrace Download Gratis

Jika kamu mencari download DipTrace gratis, tersedia opsi resmi yang dapat digunakan untuk mencoba software sesuai ketentuan lisensinya. Namun, versi gratis atau edisi dengan batasan tertentu tidak boleh dianggap sebagai versi komersial penuh apabila fitur atau kapasitasnya dibatasi.

Untuk penggunaan profesional dengan kebutuhan desain yang lebih besar, periksa edisi dan lisensi DipTrace yang tersedia sebelum menggunakannya untuk proyek komersial.

Kelebihan DipTrace

• Workflow schematic dan PCB yang terintegrasi.
• Mendukung desain PCB 2D dan visualisasi 3D.
• Tersedia editor komponen dan footprint.
• Library komponen membantu mempercepat proses desain.
• Mendukung pemeriksaan aturan desain.
• Cocok untuk proyek elektronik sederhana hingga desain PCB yang lebih kompleks.
• Antarmuka dirancang agar proses desain lebih mudah dipelajari.

Cara Menggunakan DipTrace

1. Download installer DipTrace dari sumber resmi.
2. Install software pada komputer Windows.
3. Jalankan DipTrace setelah instalasi selesai.
4. Buat project baru untuk memulai desain.
5. Buat schematic menggunakan komponen yang diperlukan.
6. Periksa koneksi dan aturan desain.
7. Pindahkan desain ke PCB Layout.
8. Atur posisi komponen dan routing PCB.
9. Gunakan tampilan 3D untuk memeriksa hasil desain.
10. Export file yang diperlukan untuk proses produksi PCB.

Spesifikasi Umum

Kesimpulan

DipTrace merupakan pilihan software EDA untuk membuat schematic dan desain PCB dalam satu workflow. Dukungan untuk PCB layout, component editing, footprint, design checking, dan tampilan 3D membuatnya berguna untuk berbagai proyek elektronik.

Bagi pengguna yang mencari DipTrace download gratis, gunakan versi resmi yang sesuai dengan kebutuhan dan perhatikan ketentuan lisensinya. Dengan begitu, kamu bisa mencoba kemampuan software tanpa salah mengartikan versi trial atau edisi terbatas sebagai software komersial penuh.
